EI 실리콘 강철 철심

최신 가격을 얻으십시오

지금 연락

Type: Non-Oriented Silicon Steel

모양: EI 적층

표준: GB

표면 처리: 코팅

Technique: Cold Rolled

두께: 0.23 - 0.65 mm, 0.23/0.27/0.3/0.35mm

Dimensions: EI-96

등급: 50 WW 800

제품 이름: Centersky Electrical EI Silicon Steel Iron Core For Transformer

Key Words: iron core for transformer

Brand Name: Centersky

신청: Transformer core

Material: cold rolled non-oriented silicon steel

Chemical Composition: Silicon Steel

기술

제품 설명

EI 실리콘강 철심: 정밀 전기 장비용 고효율 자기 코어
전기 공학 분야에서 자기 코어는 변압기, 인덕터, 소형 모터와 같은 장치의 "심장"으로서 에너지 효율성, 열 발생 및 서비스 수명을 결정합니다. 당사의 EI 실리콘 강철 철심은 독특한 "EI" 적층 구조와 프리미엄 실리콘 강철 소재를 결합하여 다양한 산업 및 가전 제품 응용 분야에 탁월한 자기 특성, 낮은 에너지 손실 및 안정적인 성능을 제공하는 고성능 솔루션으로 돋보입니다.

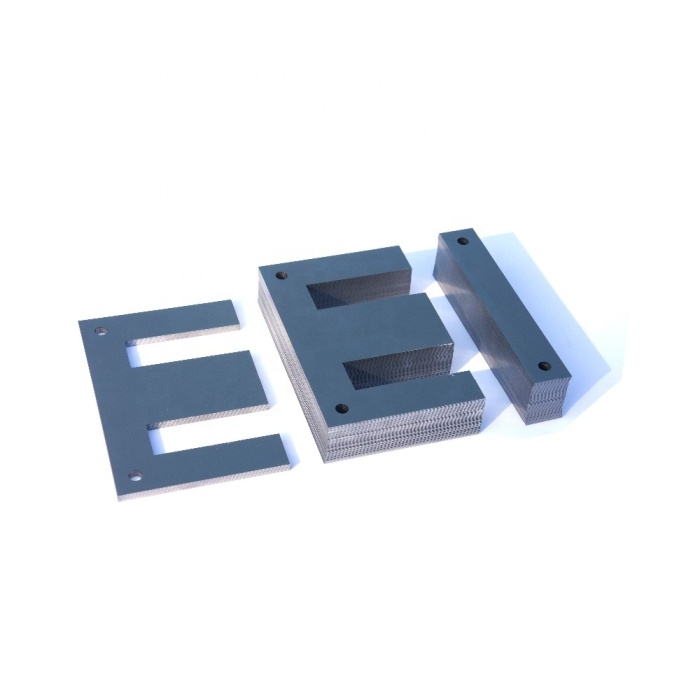

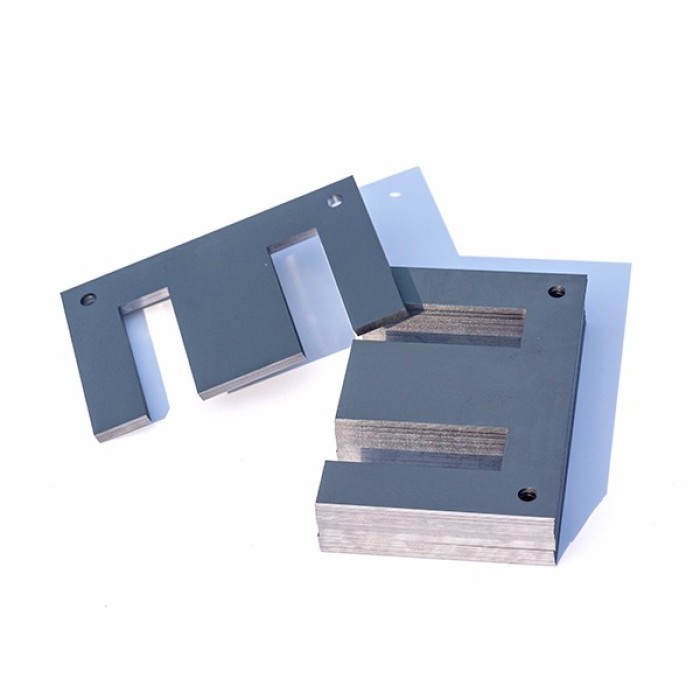

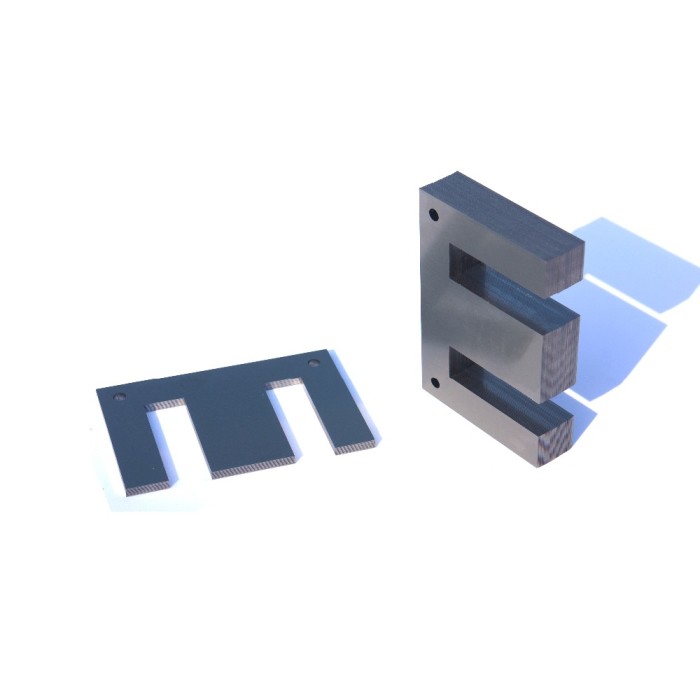

EI Silicon Steel Iron Core는 "E" 모양과 "I" 모양의 적층이라는 두 가지 주요 구성 요소에서 이름을 따왔습니다. 이 얇고 정밀하게 찍힌 규소강판은 서로 쌓여서 접착(또는 고정)되어 폐쇄형 자기 회로를 형성합니다. 다른 코어 설계(예: UI 또는 EE)와 달리 EI 구조는 단순화된 조립, 유연한 스택 높이 조정 및 균일한 자속 분포를 제공하므로 중저전력 전기 장치에 대한 비용 효율적이고 다양한 선택이 가능합니다 .

고급 실리콘 강철(전기 강철이라고도 함)로 제작된 코어는 재료의 낮은 코어 손실과 높은 투자율을 활용하여 에너지 낭비를 최소화하는 동시에 자기 전도를 최대화합니다.

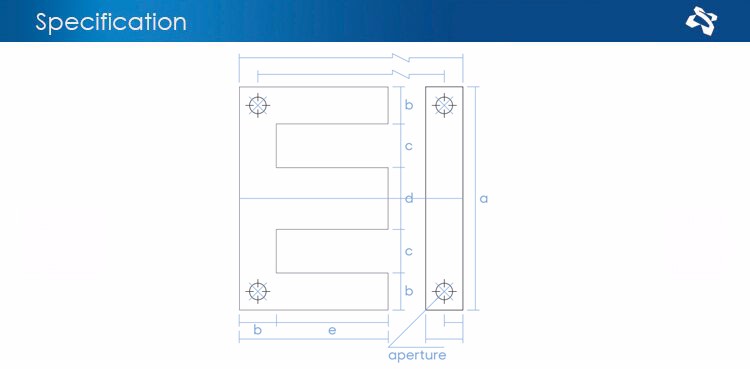

Type	a	b	c	d	e	holes	aperture(Φ)
EI- 28	28	4	6	8	17
EI-35	35	5	7.5	10	19.5
EI-41	41	6	8	13	21
EI-42	42	7	7	7	14
EI-48	48	8	8	16	24
EI-50	50	8	9	16	25.5
EI-57	57	9.5	9.5	19	28.5	4	4
EI-60	60	10	10	20	30	4	5
EI-66	66	11	11	22	33	4	4
EI-76.2	76.2	12.7	12.7	25.4	38.1	4	5
EI-78	78	13	13	26	39	4	5
EI-84	84	14	14	28	41	4	6
EI-85.8	85.8	14.3	14.3	28.6	42.9	4	5
EI-96	96	16	16	32	48	4	6
EI-105	105	17.5	17.5	35	52.5	4	6
EI-108	108	18	18	36	54	4	5.5
EI-114	114	19	19	38	57	4	6
EI-120	120	20	20	40	60	4	7
EI-133.2	133.2	22.2	22.2	44.4	66.6	4	7
EI-150	150	25	25	50	75	4	8
EI-152.4	152.4	25.4	25.4	50.8	76.2	4	8
EI-162	162	27	27	54	81	4	10
EI-168	168	28	28	50	84	4	10
EI-171	171	28.5	28.5	57	85.5	4	10
EI-180	180	30	30	60	90	4	10
EI-192	192	32	32	64	96	4	10
EI-270	270	45	45	90	135	4	12
EI-228	228	38	38	76	114	4	10
EI-300	300	50	50	100	150	4	12
EI-360	360	60	60	120	180	4	12
