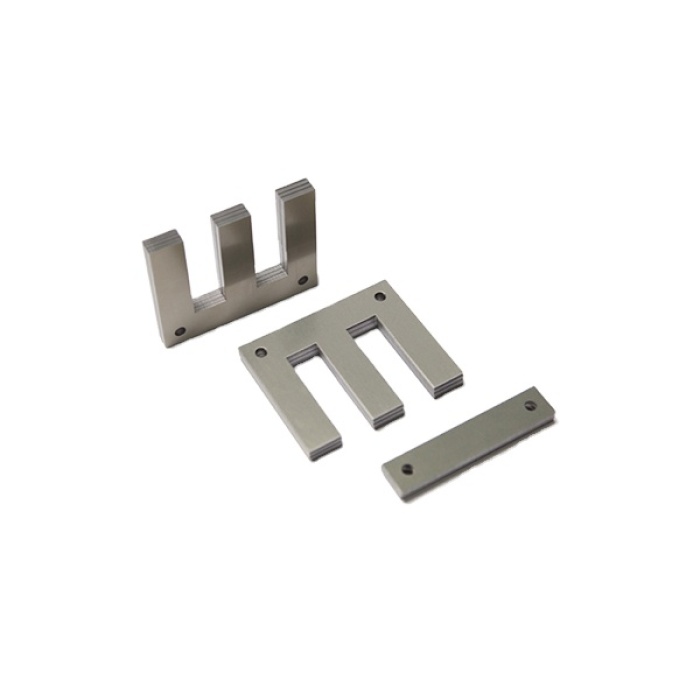

전력 변압기 코어 Laminas Monofasicas Ei48

최신 가격을 얻으십시오

option	EI 150 EI 180 EI 240
지금 연락

제품 속성



제품 속성

등급: 50WW600

공차: ± 1 %

Type: Non-Oriented Silicon Steel

Model Number: EI-150

처리 서비스: 절단

모양: EI 적층

표준: AiSi

표면 처리: 코팅

두께: 0.35 - 0.5 mm, 0.35/0.5mm

포장: Rohs

Keyword: transformer EI sheet

제품 이름: silicon steel EI lamination

신청: Transformer core

Material: cold rolled non-oriented silicon steel

Chemical Composition: Silicon Steel

The file is encrypted. Please fill in the following information to continue accessing it

제품 설명



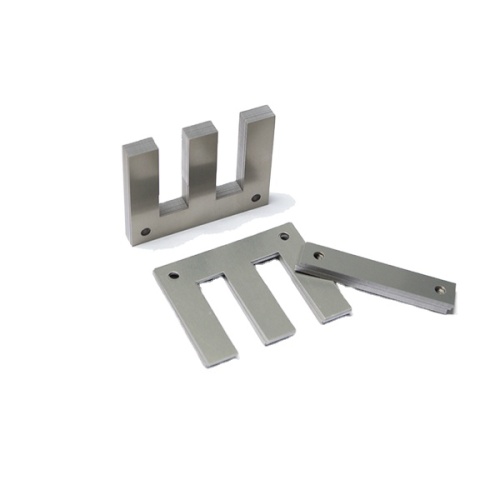

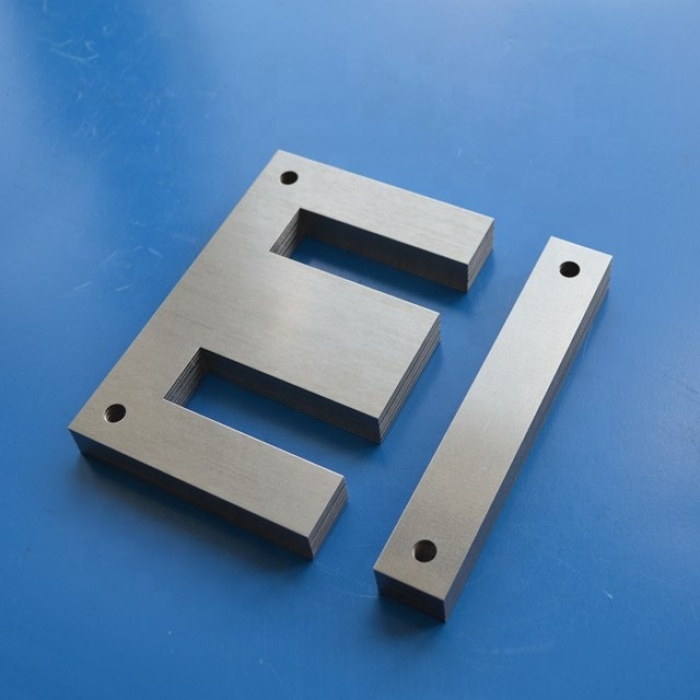

2실리콘강 EI 및 UI 적층 변압기 핵심 부품

실리콘 강판의 간략한 유도:
EI 적층은 실리콘 강철 스트립으로 만들어집니다. 표준 크기의 EI 적층 모델은 EI 28 ~ EI -240이고 비표준 크기의 EI 적층 모델은 EI-36 ~ EI-360입니다.
3상 EI 적층은 실리콘 강철 스트립으로 이루어집니다. 3상 EI 적층 모델은 3상(20)에서 3상(100)까지입니다.
UI 라미네이션은 실리콘 강철 스트립으로 만들어집니다. UI 라미네이션 모델은 UI-30에서 UI-100까지입니다.

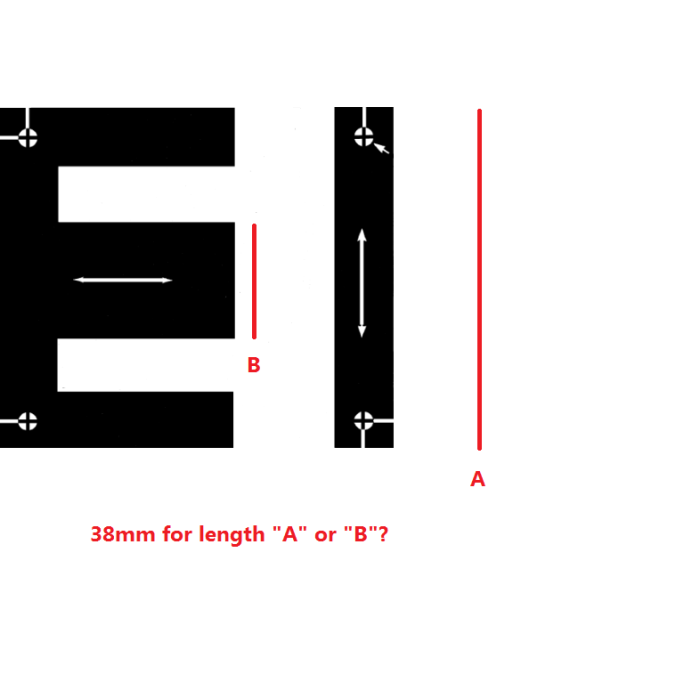

Type	a	b	c	d	e	holes	aperture(Φ)
EI- 28	28	4	6	8	17
EI-35	35	5	7.5	10	19.5
EI-41	41	6	8	13	21
EI-42	42	7	7	7	14
EI-48	48	8	8	16	24
EI-50	50	8	9	16	25.5
EI-57	57	9.5	9.5	19	28.5	4	4
EI-60	60	10	10	20	30	4	5
EI-66	66	11	11	22	33	4	4
EI-76.2	76.2	12.7	12.7	25.4	38.1	4	5
EI-78	78	13	13	26	39	4	5
EI-84	84	14	14	28	41	4	6
EI-85.8	85.8	14.3	14.3	28.6	42.9	4	5
EI-96	96	16	16	32	48	4	6
EI-105	105	17.5	17.5	35	52.5	4	6
EI-108	108	18	18	36	54	4	5.5
EI-114	114	19	19	38	57	4	6
EI-120	120	20	20	40	60	4	7
EI-133.2	133.2	22.2	22.2	44.4	66.6	4	7
EI-150	150	25	25	50	75	4	8
EI-152.4	152.4	25.4	25.4	50.8	76.2	4	8
EI-162	162	27	27	54	81	4	10
EI-168	168	28	28	50	84	4	10
EI-171	171	28.5	28.5	57	85.5	4	10
EI-180	180	30	30	60	90	4	10
EI-192	192	32	32	64	96	4	10
EI-270	270	45	45	90	135	4	12
EI-228	228	38	38	76	114	4	10
EI-300	300	50	50	100	150	4	12
EI-360	360	60	60	120	180	4	12

정밀 라미네이션을 통한 혁신 강화: 단상 및 3상 EI, UI부터 스트립 및 실리콘 강철 코일까지. 완벽한 자기 솔루션.
