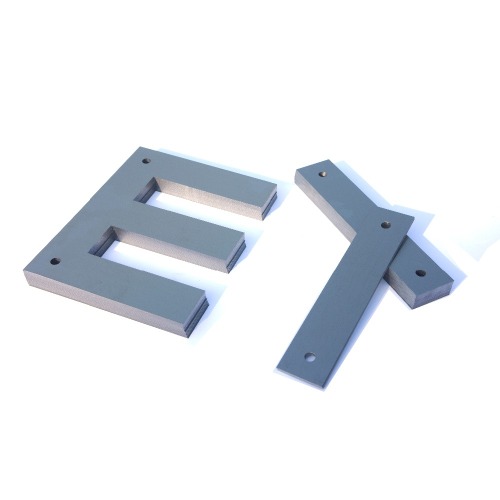

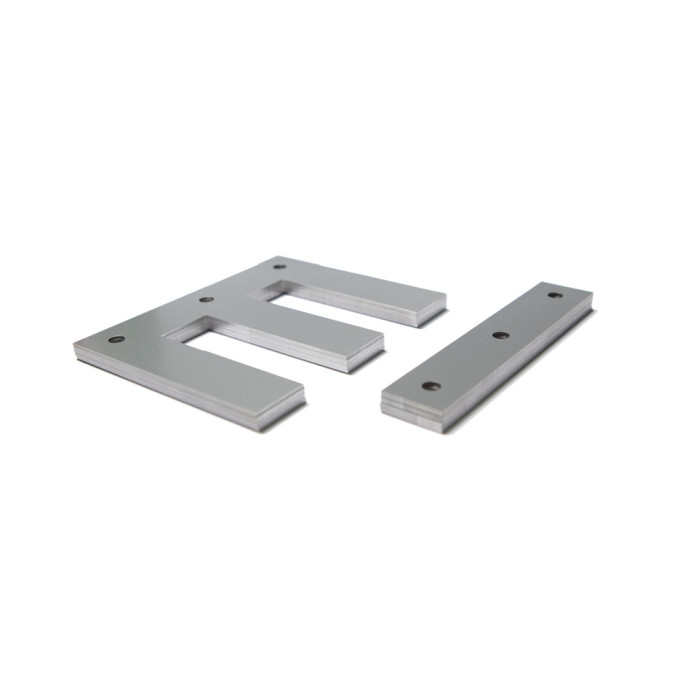

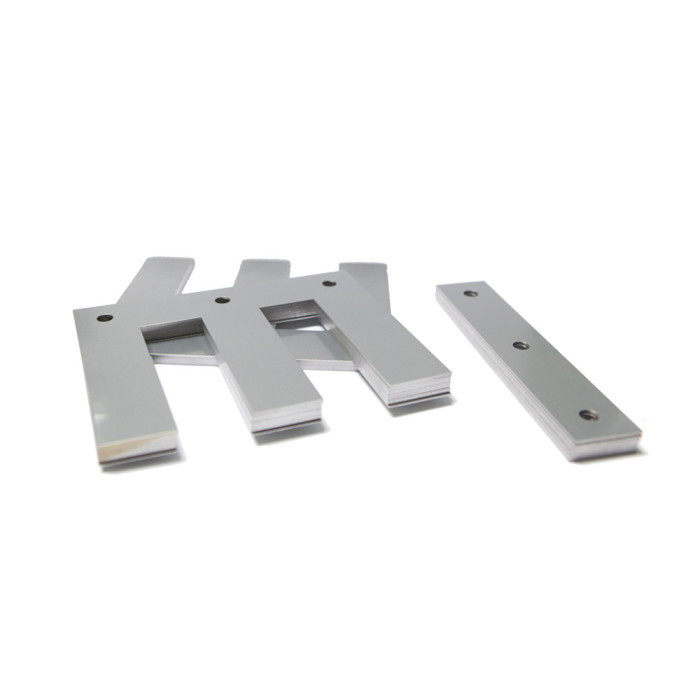

삼상 변압기 EI 적층

최신 가격을 얻으십시오

option	three Phase EI 100
지금 연락

제품 속성



제품 속성

등급: 50WW800, 50WW470

공차: ± 1 %

Type: Non-Oriented Silicon Steel

Model Number: three Phase EI 500B

처리 서비스: 펀칭

모양: EI 적층

표준: AiSi

표면 처리: 코팅

Technique: Cold Rolled

두께: 0.35 - 0.5 mm, 0.23/0.27/0.3/0.35/0.5mm

포장: Rohs

Key Words: 3 phase EI lamination

제품 이름: 3 phase EI 100 three phase transformer EI lamination

신청: Transformer core

Material: 50WW470

Chemical Composition: Silicon Steel

The file is encrypted. Please fill in the following information to continue accessing it

제품 설명



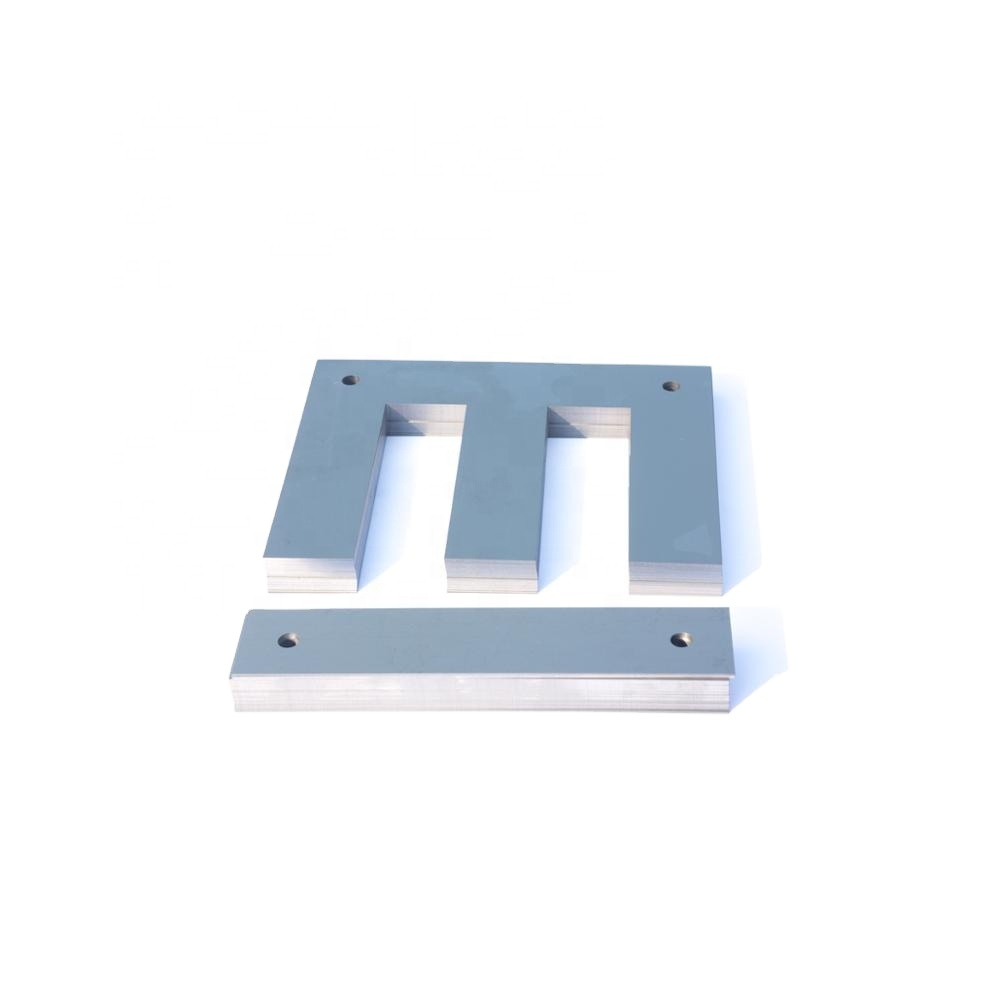

EI-35~EI-360의 EI 적층 크기를 갖춘 3상 EI 100 3상 변압기 이 3상 EI 100 3상 변압기는 광범위한 전기 애플리케이션용으로 설계되어 높은 효율성과 안정적인 성능을 제공합니다. 최적의 자속 분포와 최소한의 에너지 손실을 보장하는 EI 적층 구조가 특징입니다. 변압기는 EI-35에서 EI-360까지 다양한 크기로 제공되므로 소규모 및 대규모 산업 시스템 모두에 적합합니다.

SIZE	EI-35 to EI-360 3PEI-17.5-3PEI-100
THCIKNESS	0.23-0.35MM (CRGO) 0.35-0.5MM (CRNGO)
MATERIAL	M3, M4, M5, M6 (CRGO) 35W250, 35W300, 35W400 (0.35MM) 50W250, 50W310, 50W400, 50W470, 50W600, 50W800 (0.5MM)
FREQUENCY	50HZ-60HZ
COATING	T2 Inorganic ( CRGO ) T4 Semi-organic (CRNGO)
PROCESS TECHNOLOGY	ANNEALLING & WITHOUT ANNEALLING
APPLICATION	CONTROL TRANSFORMER, AUTO TRANSFORMER, ISOLATION TRANSFORMER, POWER TRANSFORMER; BALLAST, REACTOR,INDUCTOR,INVERTER POWER, VOLTAGE STABILIZERS.etc

코어 두께는 냉간 압연 곡물 지향(CRGO) 소재의 경우 0.23mm~0.35mm, 냉간 압연 비곡물 지향(CRNGO) 소재의 경우 0.35~0.5mm로 다양하므로 다양한 작동 조건에서 유연성을 발휘할 수 있습니다. 재료 옵션에는 CRGO의 경우 M3, M4, M5, M6 및 0.35mm 두께의 경우 35W250, 35W300, 35W400, 0.5mm 두께의 경우 50W250, 50W310, 50W400, 50W470, 50W600, 50W800과 같은 특정 등급이 포함됩니다.

Type	a	b	c	d	e	Holes	Aperture(Φ)
3PEI-17.5	87.5	17.5	17.5	17.5	52.5	4	6
3PEI-20	100	20	20	20	50	6	6
3PEI-20*	100	20	20	20	60	4,6	6
3PEI-22	110	22	22	22	66	4	8
3PEI-22.2	122	22	28	22.2	61	4	6
3PEI-25	125	25	25	25	75	4	8
3PEI-27	135	27	27	27	81	4	8
3PEI-28	140	28	28	28	84	4	8
3PEI-29	145	29	29	29	72.5	4	8
3PEI-30	150	30	30	30	90	6	7
3PEI-30.5	152	30.5	30.5	30.5	76.25	6	6
3PEI-32	160	32	32	32	80	4	8
3PEI-32*	160	32	32	32	96	4	8
3PEI-35	175	35	35	35	105	4	8
3PEI-36	180	36	36	36	90	6	8
3PEI-38	190	38	38	38	95	4,6	8,10.5
3PEI-38*	190	38	38	38	114	6	8
3PEI-40	200	40	40	40	100	4	10.5
3PEI-40*	200	40	40	40	120	4,6	10
3PEI-44	220	44	44	44	132	6	8,10.5,12.5
3PEI-45	225	45	45	45	135	4	10
3PEI-50	250	50	50	50	150	4,6	8,10.5
3PEI-56	280	56	56	56	168	4	12
3PEI-60	300	60	60	60	180	6	12
3PEI-61	288	61.3	52	61.3	144	4,6	12
3PEI-61	305	61	61	61	152.5	4,6	14
3PEI-70	350	70	70	70	210	6	13
3PEI-80	400	80	80	80	240	6	14
3PEI-90	450	90	90	90	270	6	14
3PEI-100	500	100	100	100	300	6	1
