EI 적층 코어 검색

최신 가격을 얻으십시오

option	EI 150 EI 180 EI 240
지금 연락

등급: 50WW600

공차: ± 1 %

Type: Non-Oriented Silicon Steel

Model Number: EI-150

처리 서비스: 절단

모양: EI 적층

표준: AiSi

표면 처리: 코팅

Technique: Cold Rolled

두께: 0.35 - 0.5 mm, 0.35/0.5mm

Keyword: transformer EI sheet

제품 이름: silicon steel EI lamination

신청: Transformer core

Material: cold rolled non-oriented silicon steel

기술

제품 설명

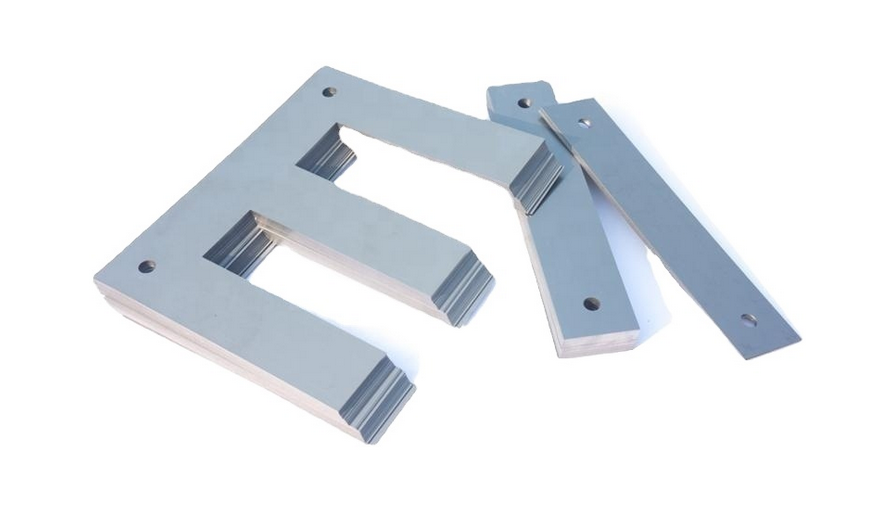

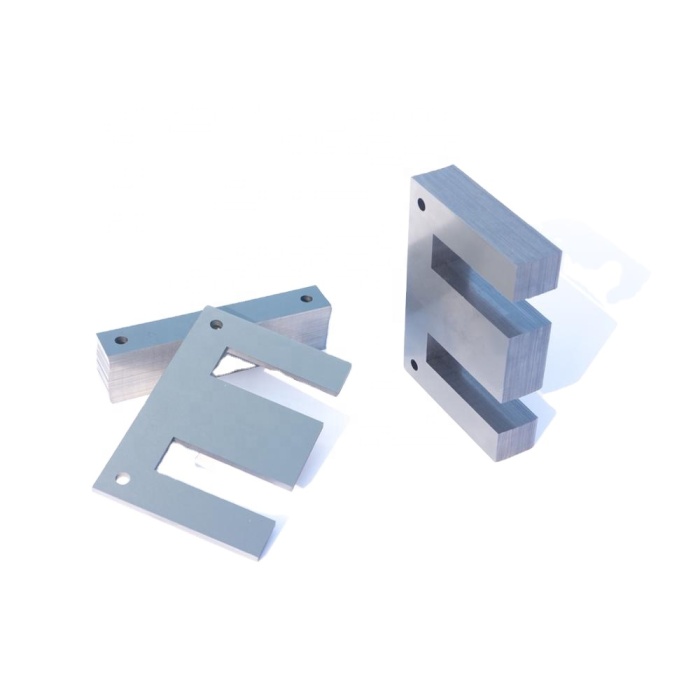

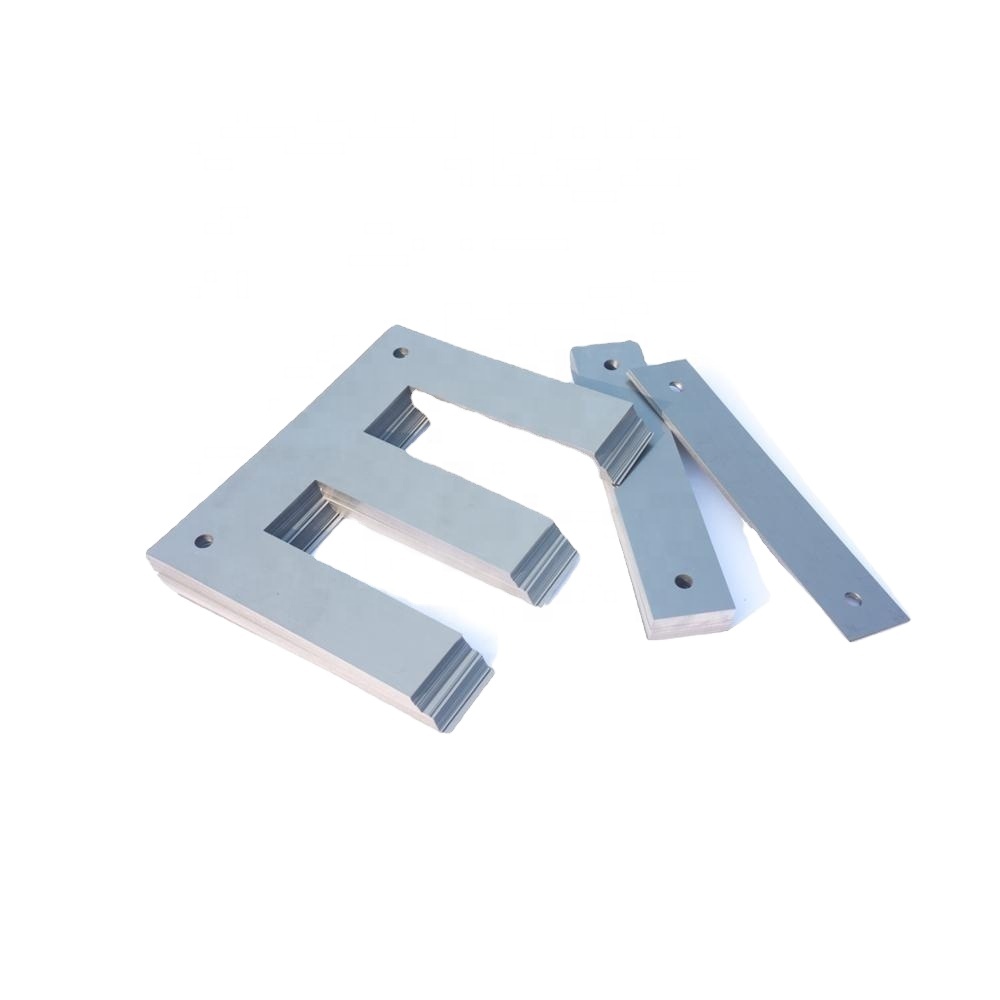

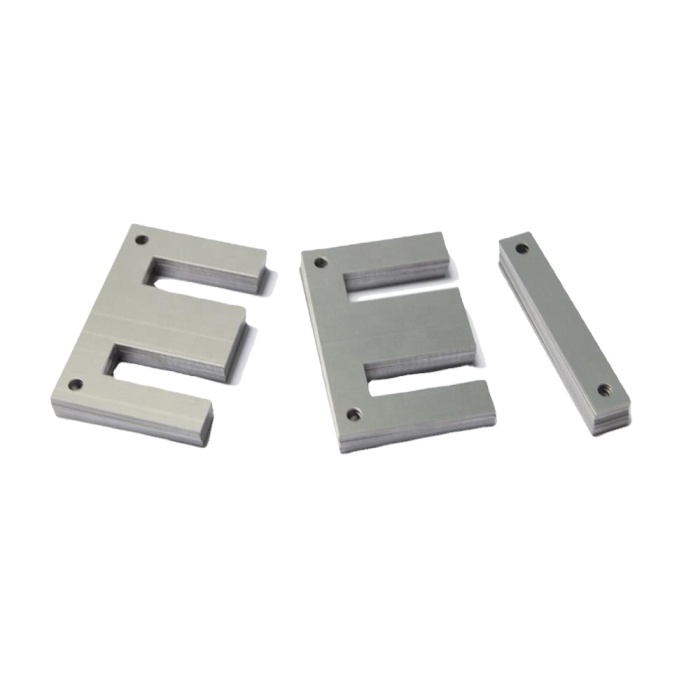

2 실리콘강 EI 적층 변압기 핵심 부품 개요 2개의 실리콘강 EI 적층 변압기 핵심 부품은 전기 변압기 제조에 필수적인 구성 요소로 높은 효율과 내구성을 제공합니다. 이러한 라미네이션은 우수한 자기 특성과 낮은 에너지 손실로 알려진 실리콘 강철 스트립으로 제작됩니다. 제품군에는 표준 크기와 비표준 크기가 모두 포함되어 있어 다양한 응용 분야에 적합합니다. 소규모 전자 장치부터 대규모 산업 시스템까지 이러한 변압기 핵심 부품은 안정적인 성능과 오래 지속되는 서비스를 제공합니다. 정밀하게 설계되어 최적의 자속 분포를 보장하고 와전류 손실을 줄이고 전체 시스템 효율성을 향상시킵니다.

실리콘 강판의 간략한 유도:

EI 적층은 실리콘 강철 스트립으로 만들어집니다. 표준 크기의 EI 적층 모델은 EI 28 ~ EI -240이고 비표준 크기의 EI 적층 모델은 EI-36 ~ EI-360입니다.

Type	a	b	c	d	e	holes	aperture(Φ)
EI- 28	28	4	6	8	17
EI-35	35	5	7.5	10	19.5
EI-41	41	6	8	13	21
EI-42	42	7	7	7	14
EI-48	48	8	8	16	24
EI-50	50	8	9	16	25.5
EI-57	57	9.5	9.5	19	28.5	4	4
EI-60	60	10	10	20	30	4	5
EI-66	66	11	11	22	33	4	4
EI-76.2	76.2	12.7	12.7	25.4	38.1	4	5
EI-78	78	13	13	26	39	4	5
EI-84	84	14	14	28	41	4	6
EI-85.8	85.8	14.3	14.3	28.6	42.9	4	5
EI-96	96	16	16	32	48	4	6
EI-105	105	17.5	17.5	35	52.5	4	6
EI-108	108	18	18	36	54	4	5.5
EI-114	114	19	19	38	57	4	6
EI-120	120	20	20	40	60	4	7
EI-133.2	133.2	22.2	22.2	44.4	66.6	4	7
EI-150	150	25	25	50	75	4	8
EI-152.4	152.4	25.4	25.4	50.8	76.2	4	8
EI-162	162	27	27	54	81	4	10
EI-168	168	28	28	50	84	4	10
EI-171	171	28.5	28.5	57	85.5	4	10
EI-180	180	30	30	60	90	4	10
EI-192	192	32	32	64	96	4	10
EI-270	270	45	45	90	135	4	12
EI-228	228	38	38	76	114	4	10
EI-300	300	50	50	100	150	4	12
EI-360	360	60	60	120	180	4	12
