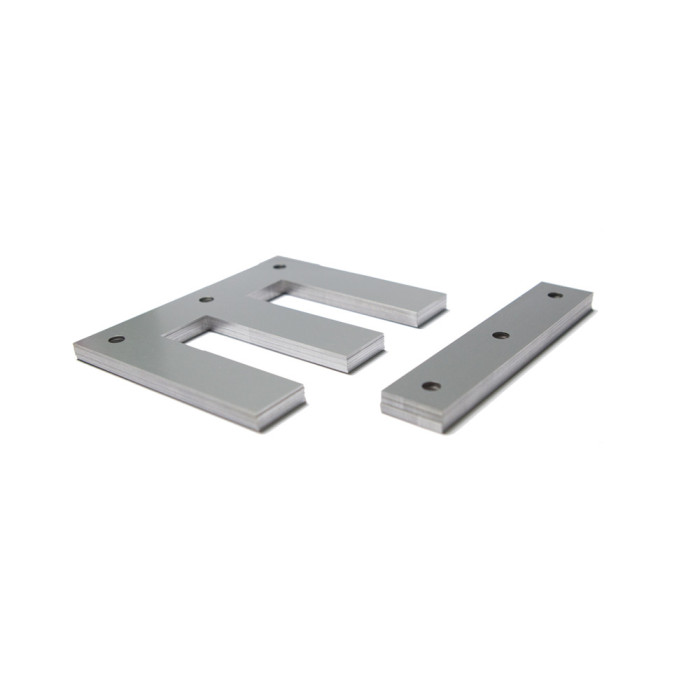

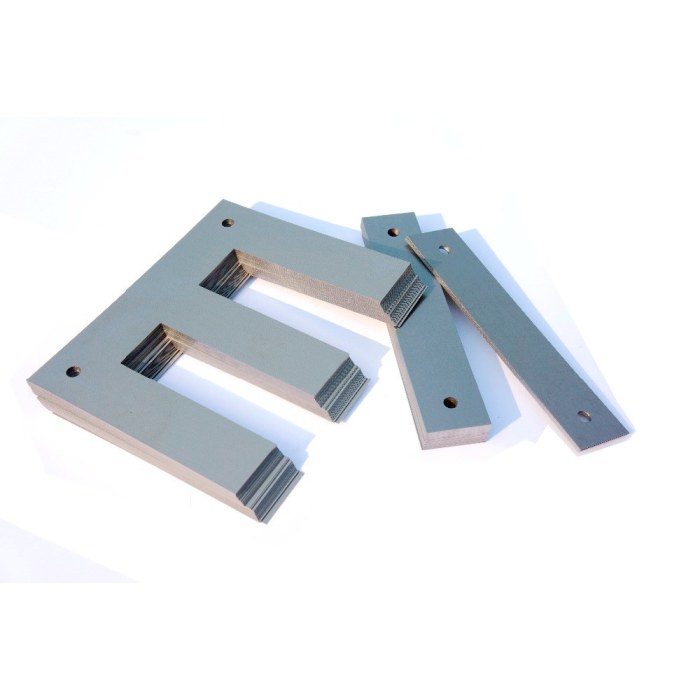

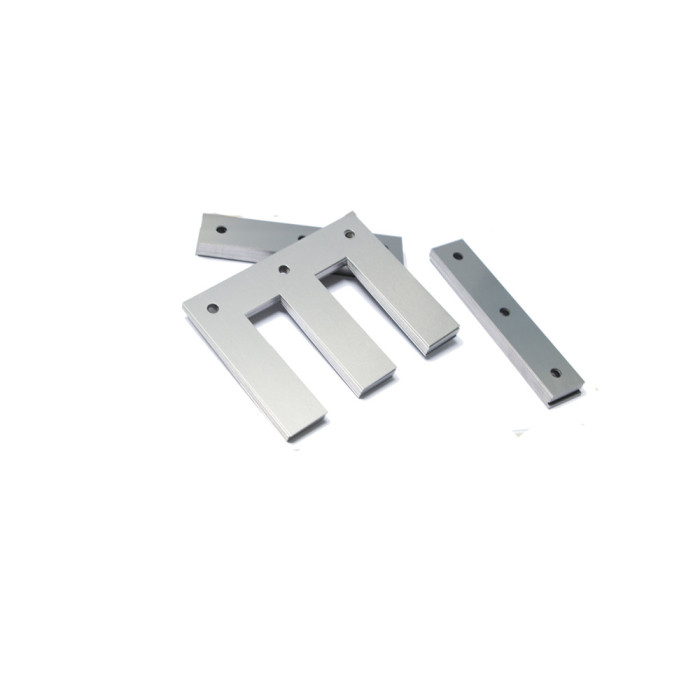

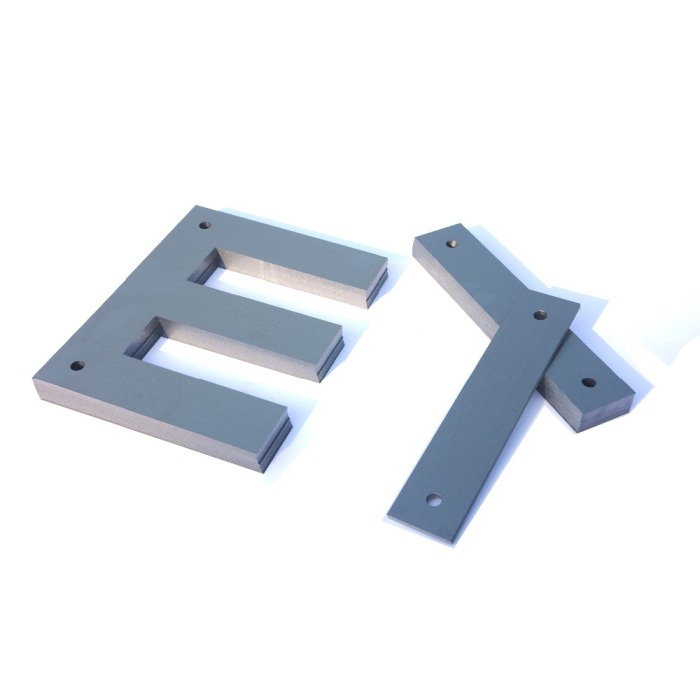

3UI210 변압기용 EI 적층

최신 가격을 얻으십시오

option	3 Phase EI 75 - 3 Phase EI 600 ( 3UI360))
지금 연락

제품 속성



제품 속성

등급: 50WW470, 50WW470

공차: ± 1 %

Type: Non-Oriented Silicon Steel

Model Number: 3 Phase EI 210 ( 3UI210)

처리 서비스: 펀칭

모양: EI 적층

표준: AiSi

표면 처리: 코팅

Technique: Cold Rolled

두께: 0.35 - 0.5 mm, 0.23/0.27/0.3/0.35/0.5mm

포장: Rohs

Key Words: Three Phase EI Lamination

제품 이름: 3UI210 Three Phase EI Lamination EI 350 Lamination

신청: Transformer core

Size: 3 Phase EI 210 ( 3UI210)

The file is encrypted. Please fill in the following information to continue accessing it

제품 설명



삼상 Ei 적층, 3ui210 Ei 적층 및 삼상 Ei 350 적층은 효율적인 전기 변압기의 설계 및 구성에 필수적인 구성 요소입니다. 이러한 적층은 에너지 손실을 최소화하고 3상 전력 시스템의 성능을 향상시키도록 특별히 설계되었습니다. 산업용, 상업용 또는 특수 용도에 관계없이 이러한 고품질 Ei 라미네이션 세트는 광범위한 전기 요구 사항에 맞는 안정적이고 내구성 있는 솔루션을 제공합니다.

정밀 제조 공정을 통해 각 구성 요소가 엄격한 산업 표준을 충족하므로 고성능 환경에서 사용하기에 이상적입니다. 이러한 Ei 라미네이션 세트의 주요 특징은 우수한 자기 특성, 정밀한 정렬 및 우수한 절연 특성을 포함합니다. 이러한 라미네이션 생산에 사용되는 재료는 와전류 손실을 줄이고 전반적인 효율성을 향상시키는 능력을 고려하여 선택됩니다.

SIZE	EI-35 to EI-360 3PEI-15-3PEI-120
THCIKNESS	0.23-0.35MM (CRGO) 0.35-0.5MM (CRNGO)
MATERIAL	M3, M4, M5, M6 (CRGO) 35W250, 35W300, 35W400 (0.35MM) 50W250, 50W310, 50W400, 50W470, 50W600, 50W800 (0.5MM)
FREQUENCY	50HZ-60HZ
COATING	T2 Inorganic ( CRGO ) T4 Semi-organic (CRNGO)
PROCESS TECHNOLOGY	ANNEALLING & WITHOUT ANNEALLING
APPLICATION	CONTROL TRANSFORMER, AUTO TRANSFORMER, ISOLATION TRANSFORMER, POWER TRANSFORMER; BALLAST, REACTOR,INDUCTOR,INVERTER POWER, VOLTAGE STABILIZERS.etc

Three Phase Silicon Steel EI Lamination Transformer Core

Type	a	b	c	d	e	Holes	Aperture(Φ)
3PEI-17.5	87.5	17.5	17.5	17.5	52.5	4	6
3PEI-20	100	20	20	20	50	6	6
3PEI-20*	100	20	20	20	60	4,6	6
3PEI-22	110	22	22	22	66	4	8
3PEI-22.2	122	22	28	22.2	61	4	6
3PEI-25	125	25	25	25	75	4	8
3PEI-27	135	27	27	27	81	4	8
3PEI-28	140	28	28	28	84	4	8
3PEI-29	145	29	29	29	72.5	4	8
3PEI-30	150	30	30	30	90	6	7
3PEI-30.5	152	30.5	30.5	30.5	76.25	6	6
3PEI-32	160	32	32	32	80	4	8
3PEI-32*	160	32	32	32	96	4	8
3PEI-35	175	35	35	35	105	4	8
3PEI-36	180	36	36	36	90	6	8
3PEI-38	190	38	38	38	95	4,6	8,10.5
3PEI-38*	190	38	38	38	114	6	8
3PEI-40	200	40	40	40	100	4	10.5
3PEI-40*	200	40	40	40	120	4,6	10
3PEI-44	220	44	44	44	132	6	8,10.5,12.5
3PEI-45	225	45	45	45	135	4	10
3PEI-50	250	50	50	50	150	4,6	8,10.5
3PEI-56	280	56	56	56	168	4	12
3PEI-60	300	60	60	60	180	6	12
3PEI-61	288	61.3	52	61.3	144	4,6	12
3PEI-61	305	61	61	61	152.5	4,6	14
3PEI-70	350	70	70	70	210	6	13
3PEI-80	400	80	80	80	240	6	14
3PEI-90	450	90	90	90	270	6	14
3PEI-100	500	100	100	100	300	6	16
3PEI-120	600	120	120	120	360	6	16
