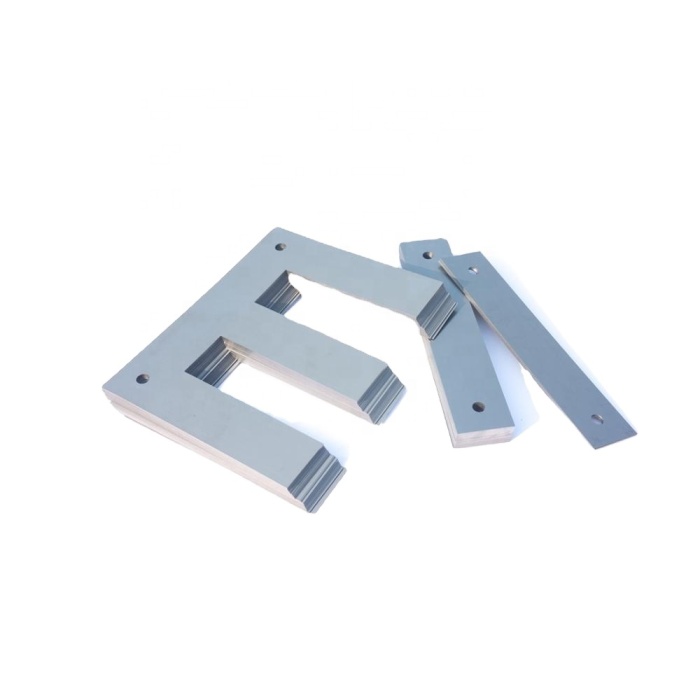

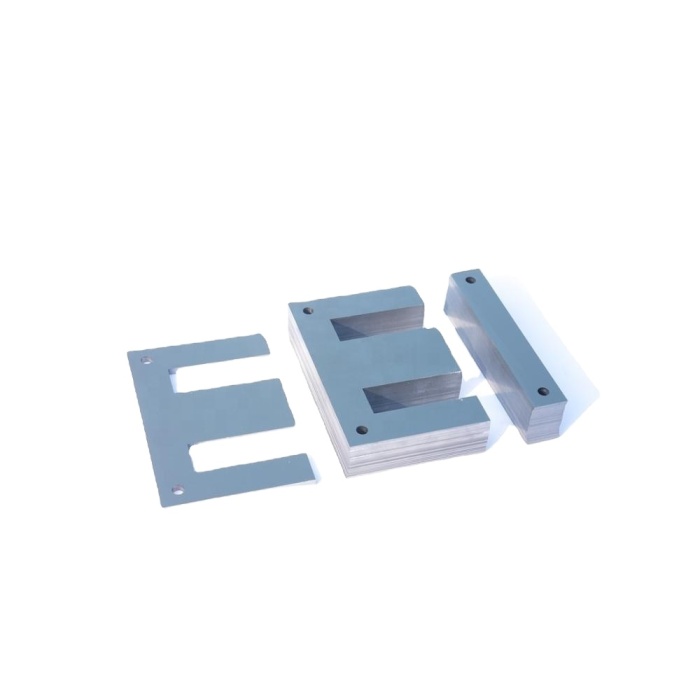

변압기 등급 냉간 압연 실리콘 강판

최신 가격을 얻으십시오

option	EI 150 EI 180 EI 240
지금 연락

제품 속성



제품 속성

등급: 50WW600

공차: ± 1 %

Type: Non-Oriented Silicon Steel

Model Number: EI-150

처리 서비스: 절단

모양: EI 적층

표준: AiSi

표면 처리: 코팅

Technique: Cold Rolled

두께: 0.35 - 0.5 mm, 0.35/0.5mm

포장: Rohs

Keyword: transformer EI sheet

제품 이름: silicon steel EI lamination

신청: Transformer core

Material: cold rolled non-oriented silicon steel

Chemical Composition: Silicon Steel

The file is encrypted. Please fill in the following information to continue accessing it

제품 설명



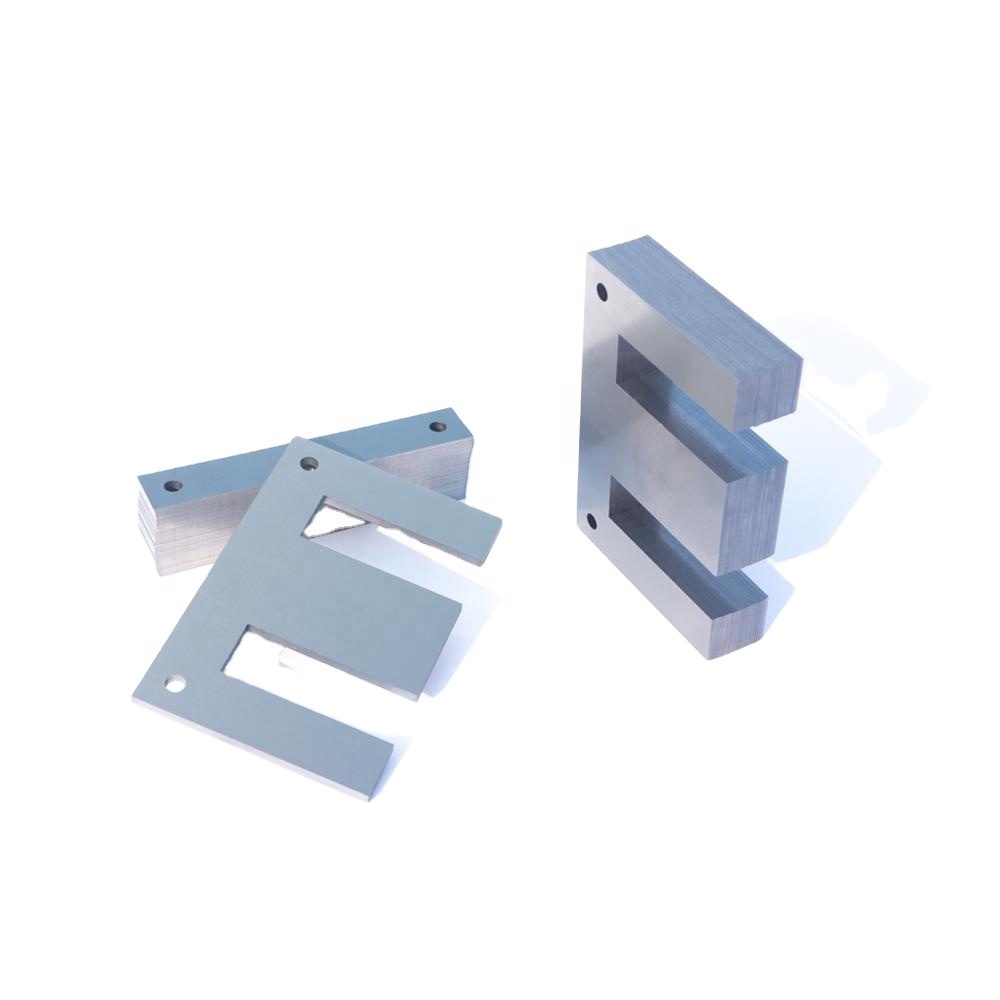

2실리콘강 EI 적층 변압기 핵심 부품은 전기 변압기 제작에 사용되는 필수 부품으로 높은 효율과 내구성을 제공합니다. 이 부품은 우수한 자기 특성과 낮은 에너지 손실로 알려진 실리콘 강철 스트립으로 제조됩니다. EI 적층의 표준 크기 범위는 EI-28부터 EI-240까지이고, 비표준 크기는 최대 EI-360까지 확장되어 다양한 변압기 설계 및 응용 분야에 적합한 다양한 옵션을 제공합니다.

EI 적층은 완전한 자기 회로를 형성하기 위해 서로 맞물리는 두 개의 E자형 코어 조각과 하나의 I자형 코어 조각으로 구성된 독특한 모양이 특징입니다. 이 설계는 와전류 손실을 줄이고 변압기의 전반적인 성능을 향상시키는 데 도움이 됩니다. 각 모델에는 특정 치수와 구멍 구멍이 있어 정확한 정렬과 안전한 조립이 보장됩니다.

Type	a	b	c	d	e	holes	aperture(Φ)
EI- 28	28	4	6	8	17
EI-35	35	5	7.5	10	19.5
EI-41	41	6	8	13	21
EI-42	42	7	7	7	14
EI-48	48	8	8	16	24
EI-50	50	8	9	16	25.5
EI-57	57	9.5	9.5	19	28.5	4	4
EI-60	60	10	10	20	30	4	5
EI-66	66	11	11	22	33	4	4
EI-76.2	76.2	12.7	12.7	25.4	38.1	4	5
EI-78	78	13	13	26	39	4	5
EI-84	84	14	14	28	41	4	6
EI-85.8	85.8	14.3	14.3	28.6	42.9	4	5
EI-96	96	16	16	32	48	4	6
EI-105	105	17.5	17.5	35	52.5	4	6
EI-108	108	18	18	36	54	4	5.5
EI-114	114	19	19	38	57	4	6
EI-120	120	20	20	40	60	4	7
EI-133.2	133.2	22.2	22.2	44.4	66.6	4	7
EI-150	150	25	25	50	75	4	8
EI-152.4	152.4	25.4	25.4	50.8	76.2	4	8

정밀 적층으로 혁신 강화: 3상 EI 적층, 단상 EI 적층, 실리콘 강철 코일, EI 적층. 완벽한 자기 솔루션.
